EM4100 125Khz RFID Keypad maglock doorbell pwr Standalone Access Controller Kit

EM4100 125Khz Keypad Standalone Access Controller Kit

Description:

This RFID Proximity access controller using proximity system is one of the modern access control systems. The state-of-the-art CPU and integrated circuit

techniques are applied to keep all the data from loss due to power failure. It is powerful and can open the door using  proximity cards, passwords, or the hybrid

The access controller can provide users with more convenience by connecting to terminals, including the button for opening the door, doorbell,

 and electric lock  that is normally open or closed

This product offers a method for controlling access safely and automatically, qualifying it as an ideal equipment for businesses, offices, factories, and communities

Schematic diagram of connection

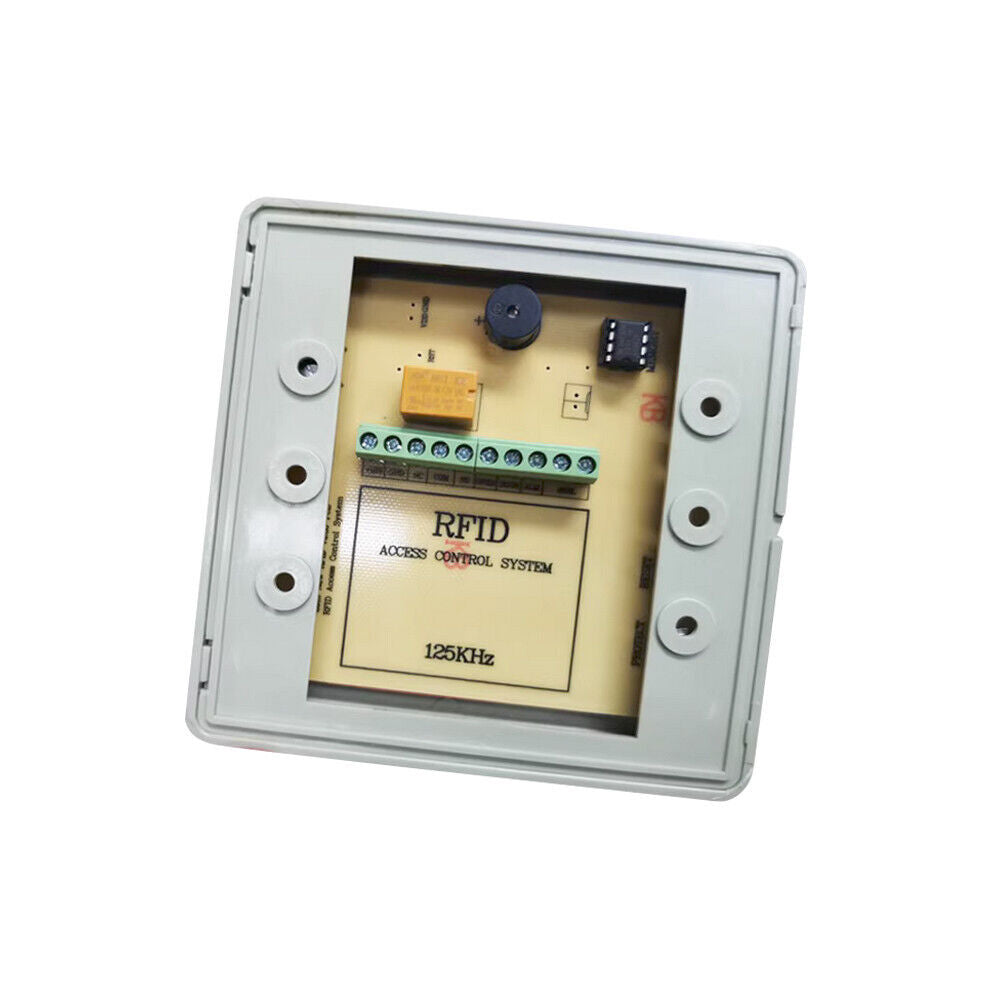

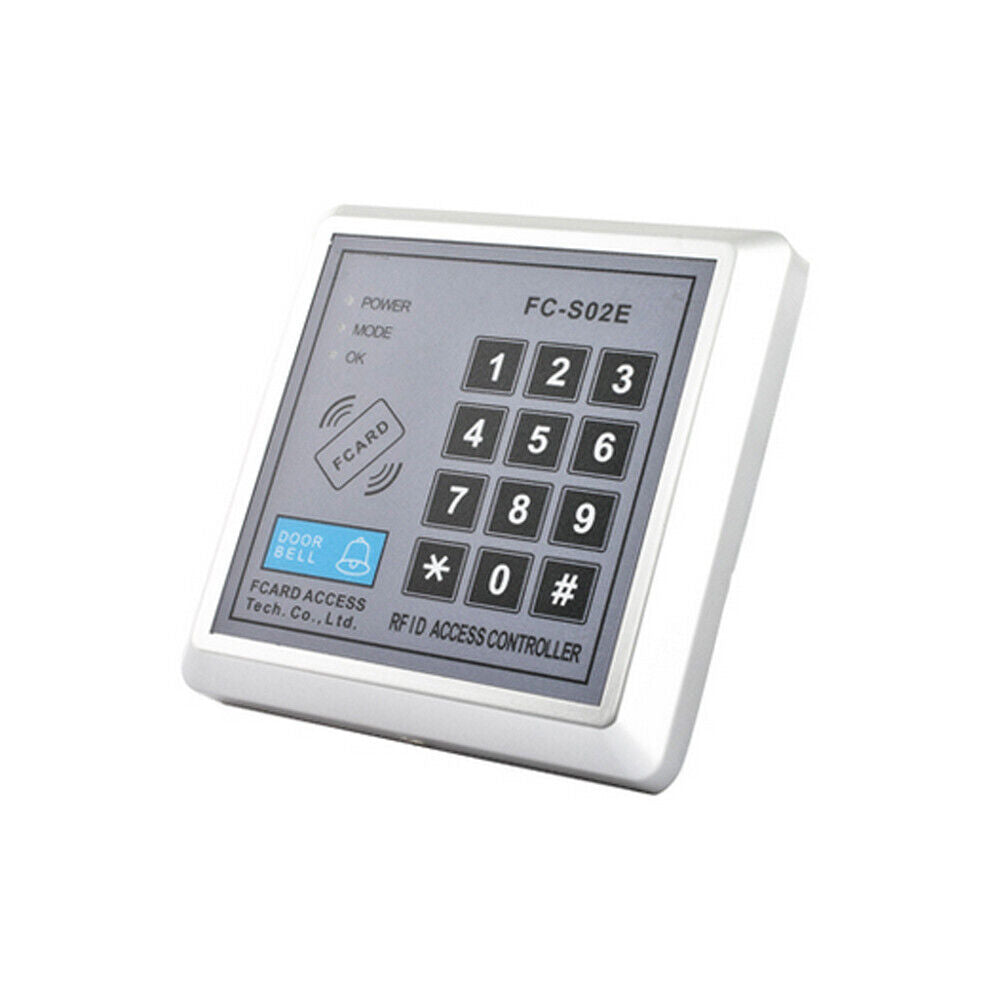

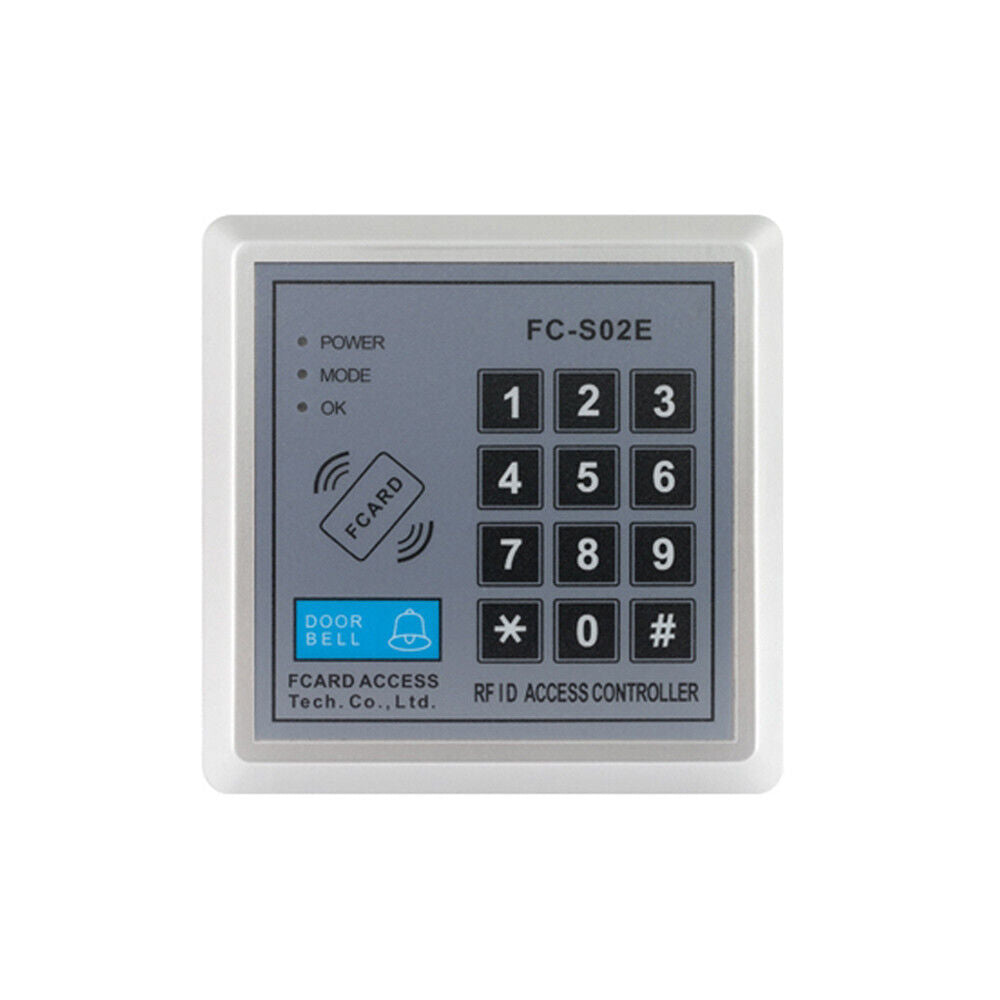

EM Keypad Standalone Access Controller

• Power Supply:DC:voltage 12V+-10% Current < 0.1A
• Dimension:116mm x 116mm x 20mm
• Ambient temperature :0C-60C
• Relative humidity:20% - 80%
• Memory capacity:1000
• Open mode: card, password,card+passwordo
• Working distance:5-15CM
• Card Type: EM or EM compatible cards

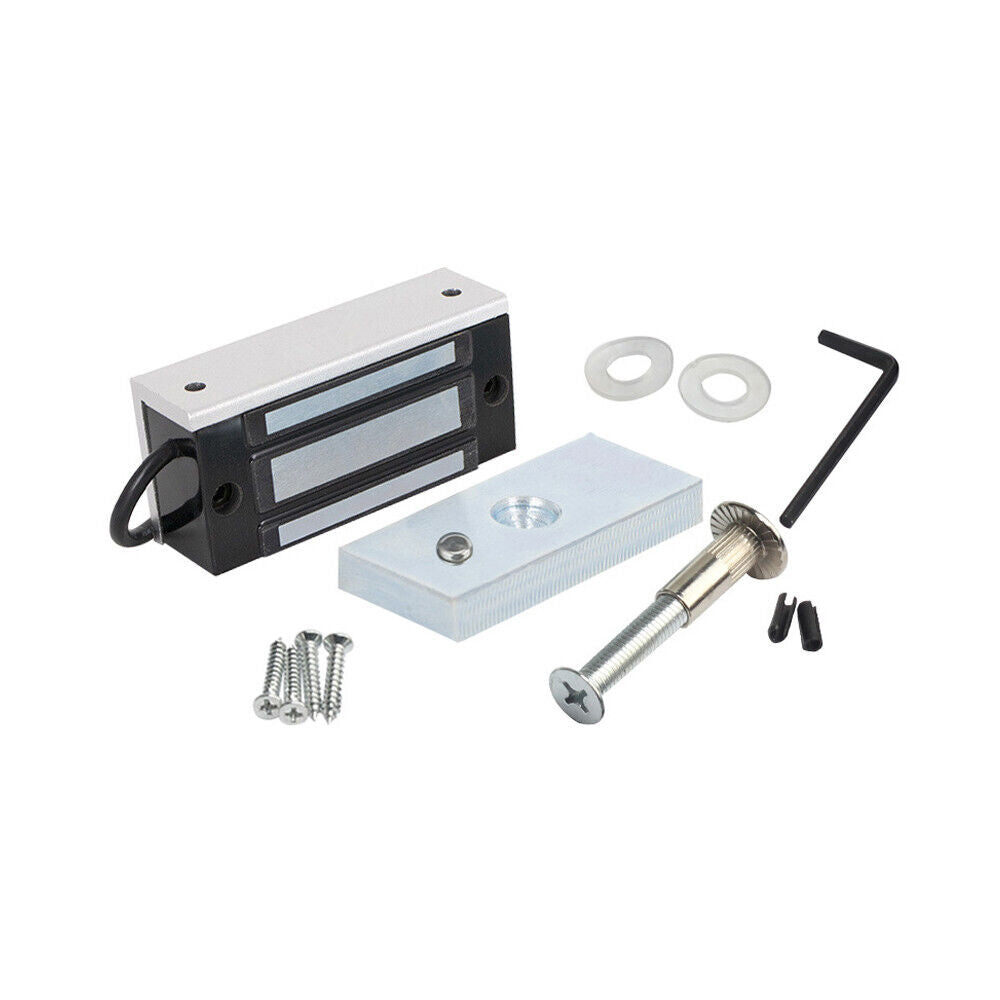

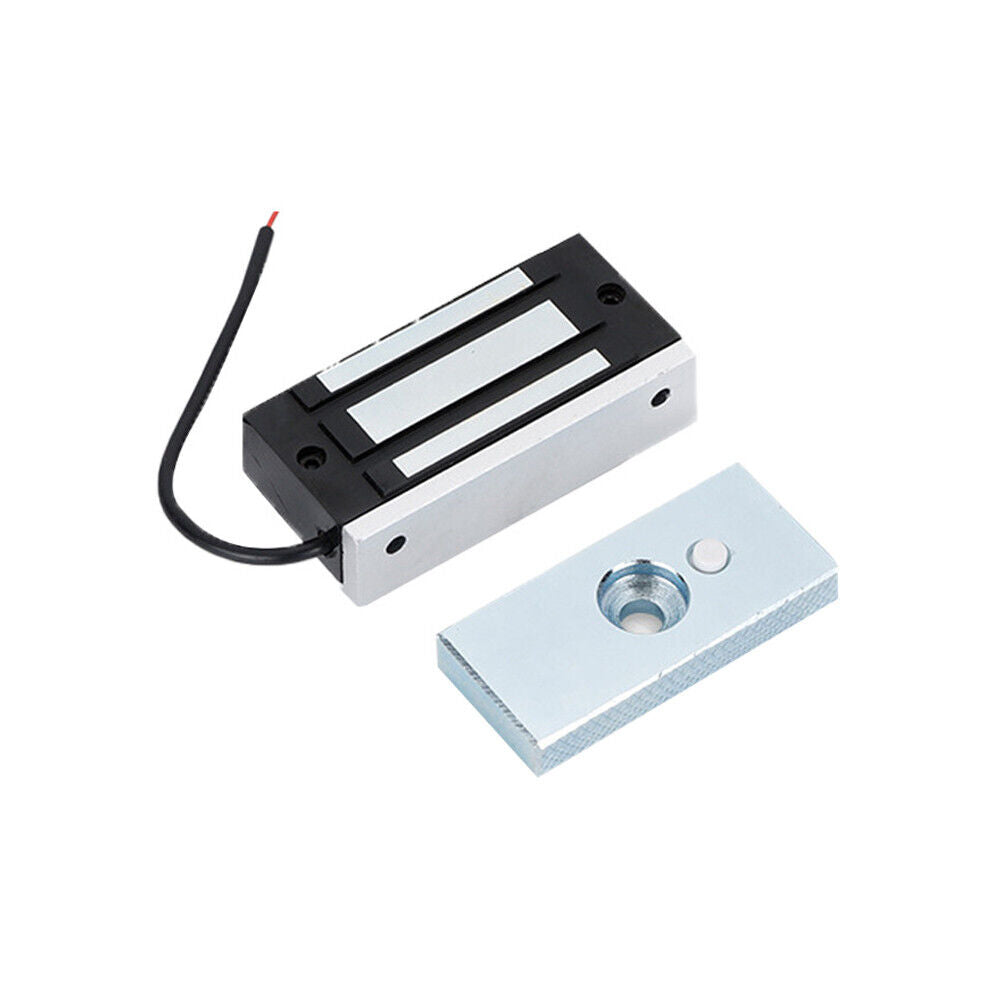

Electric Magnetic lock Specifications:

• Lock Size: 80Lx37Wx24H(mm)
• Armature plate: 75Lx 33W x 11H(mm)
• Holding Force: 60kg(130lbs)
• Mode: NC (locked whilst power supply is operating), fail safe mode
• Voltage: DC12V
• Current Draw: 0.11A ~0.15A
• Safety function: Built-in voltage spike suppressor
• Opening Mode: 90 degree swinging door
• Suitable For: Wooden Door, Glass Door, Metal Door, Fire Proof Door, etc
• Net Weight: 550g

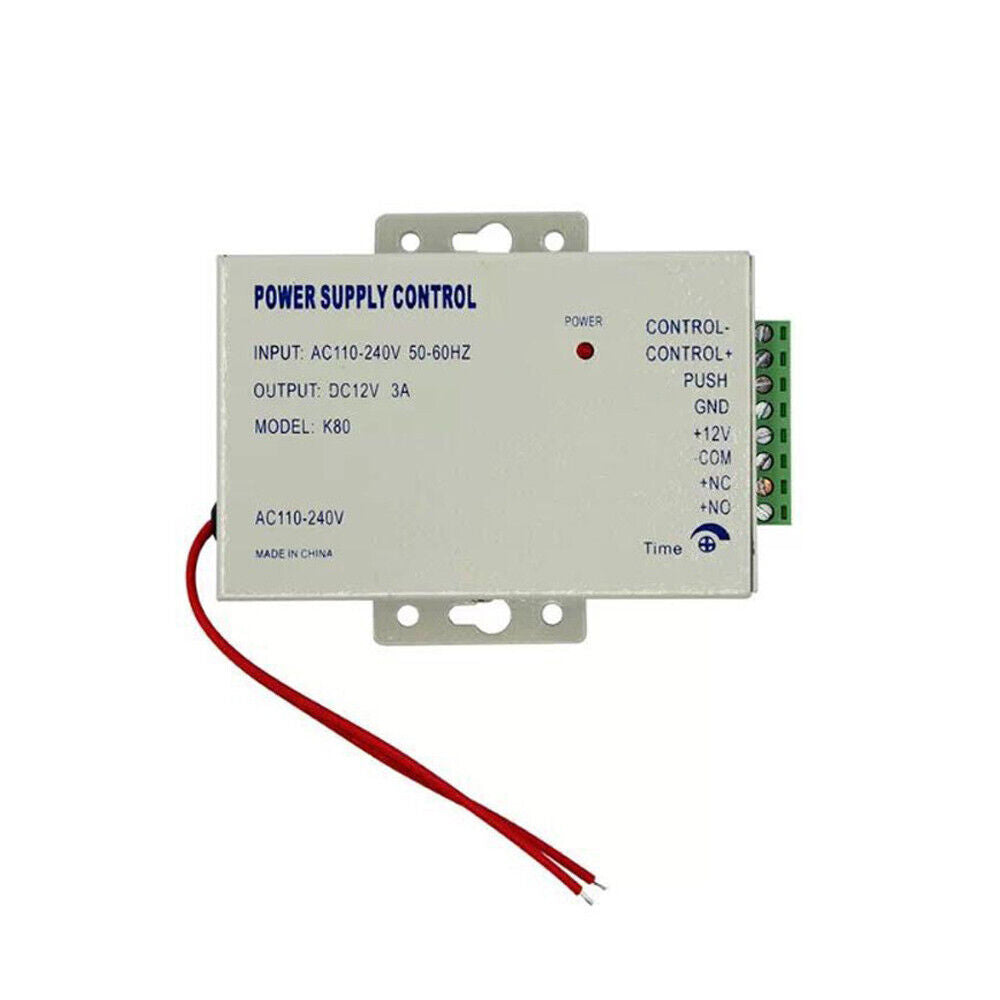

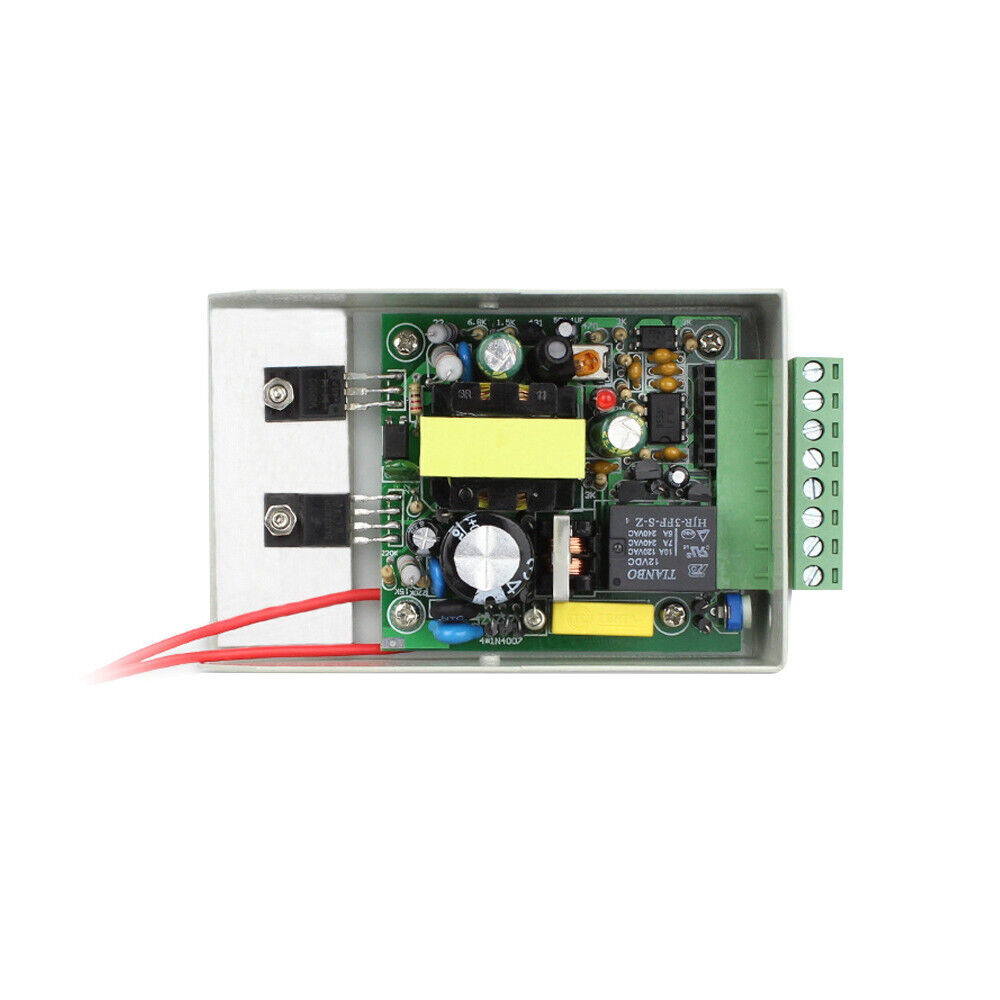

Power Supply Specifications:

• Small and exquisite, easy installation
• Advantages: Voltage range input regularly from 100V-240V, compatible with world voltage, light weight, convenient transportation,small disturbance, output voltage fluctuation is only +-1% from no-load to full load, lock temperature rising reduces greatly (compared with powerfrequency supply)
• AC input: Standard AC100V-240V 50-60HZ 36W
• DC output: Stabilizator DC12V/ 3 A
• It controls electric lock directly. It can set time lapse control circuit and unlocking time can be in 0-15 seconds(it is arbitrarily adjustable)
• Automatic protection function: It will protect automatically and no voltage output when short circuit happening in the circumferential circuit
• Outside iron shell dimension:120mm*95 mm*38mm
• Set NC / NO outputs, can control various types of electric locks

 Note: Opening time must set to 0 second when connecting with electric

       controlled lock. Otherwise electric bolt lock would be Burned Down.

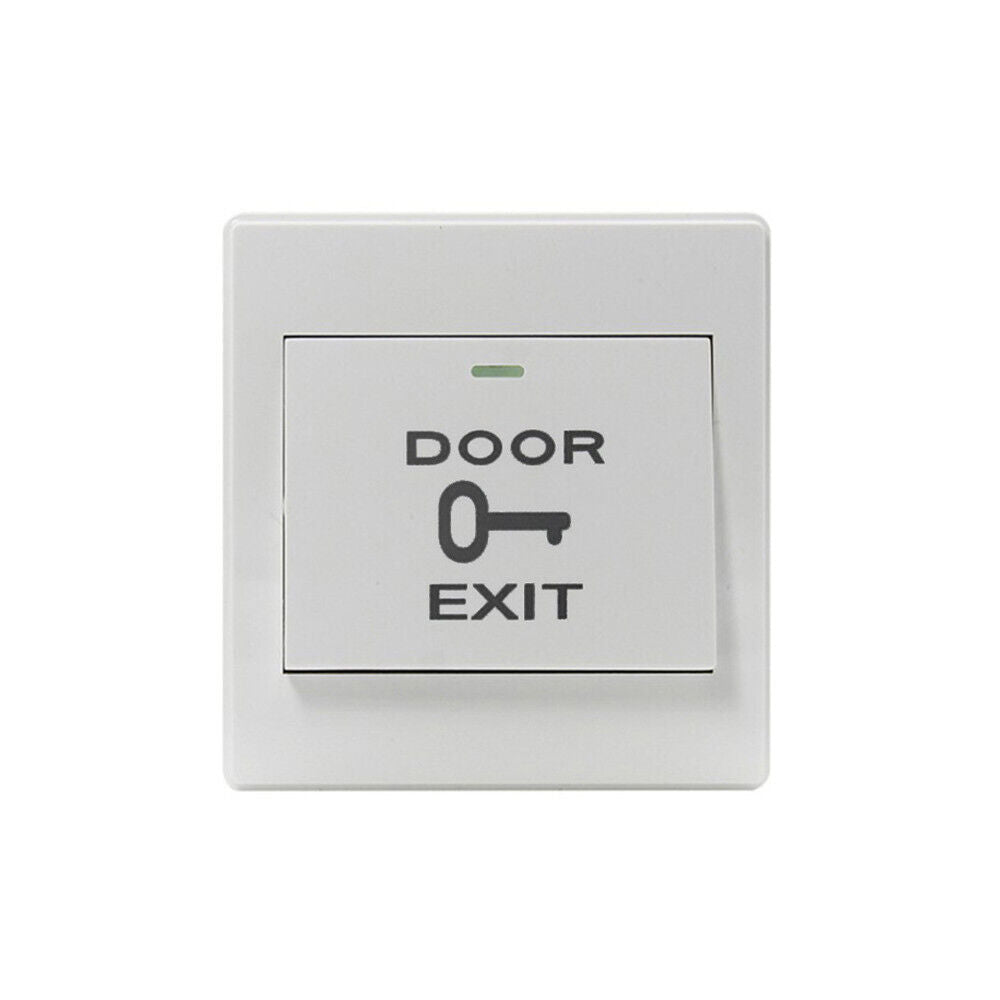

Push Release Button Exit Switch Specifications:

• Dimensions: 86Lx86Wx20H(mm)
• Current Rating: 3A@36VDC Max
• Suitable for Door: Hollow Door
• Operating temp: 10~+55 C(14-131F)
• Operating Humidity: 0-95% (non- condensing)
• Panel Material: Fireproof Material

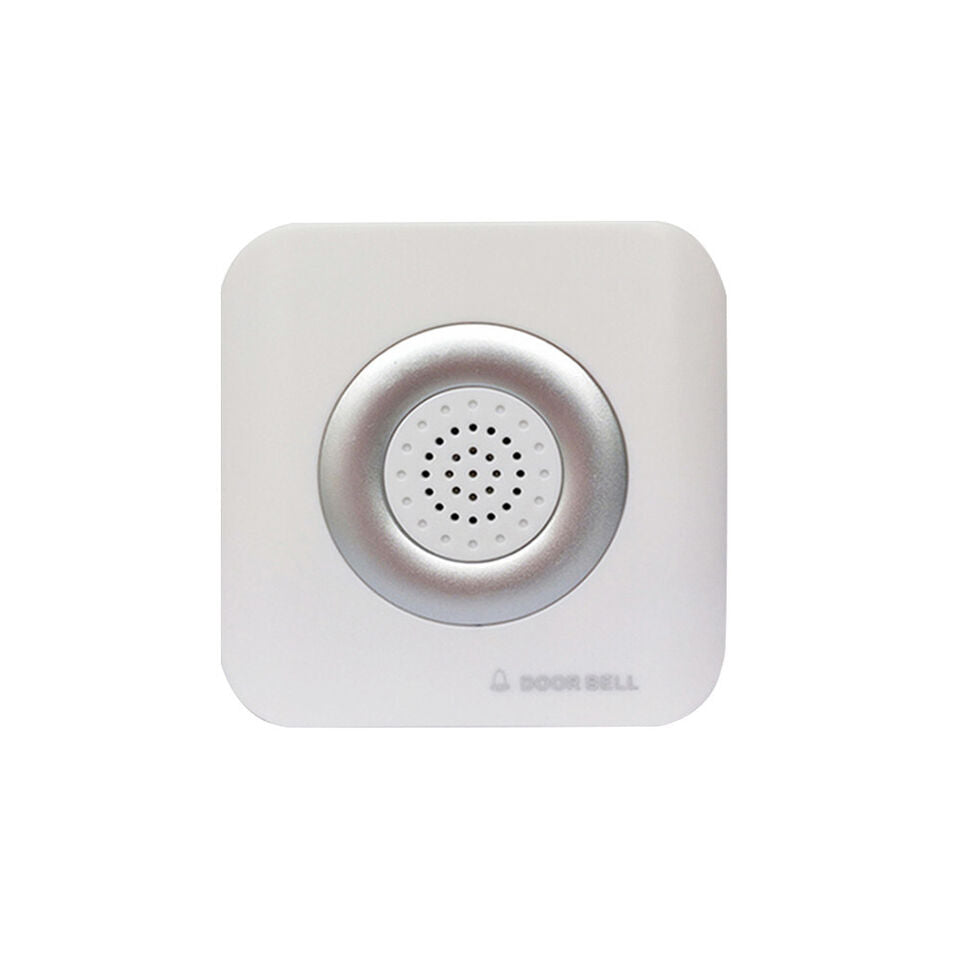

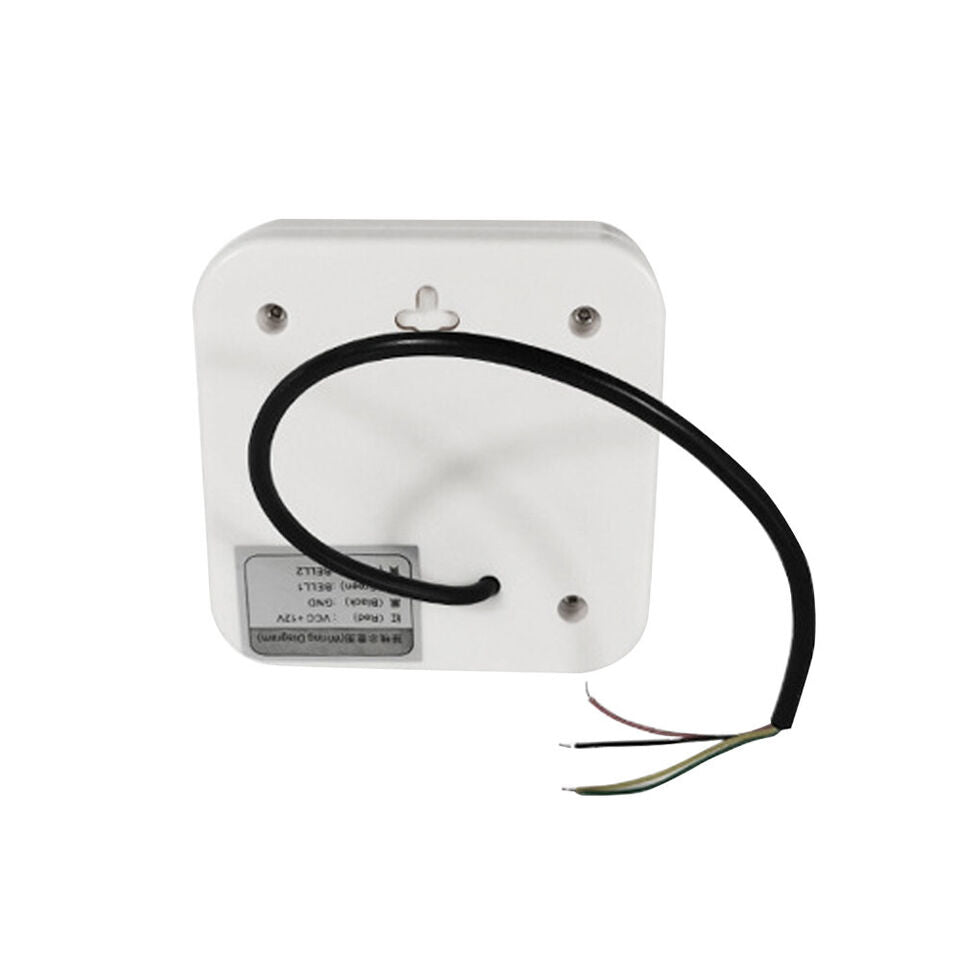

12V BUZZ wired doorbell Specifications

• Dimension(mm):88*88*25
• Weight(KG):0.12kg

Wiring Instrustions:

EM 125KHz TAG Specifications

• 100% Brand New
• Card type: ID CARD
• Size:36*26*6.6mm
• Material: PVC
• Detecting distance: 3-10cm
• Color: Blue
• Compatible with all Door Entry system
• asy to carry
• Water resistant
• Each comes with Key ring included
• No external power required.
• Brand new key inductive card for entrance guard system.

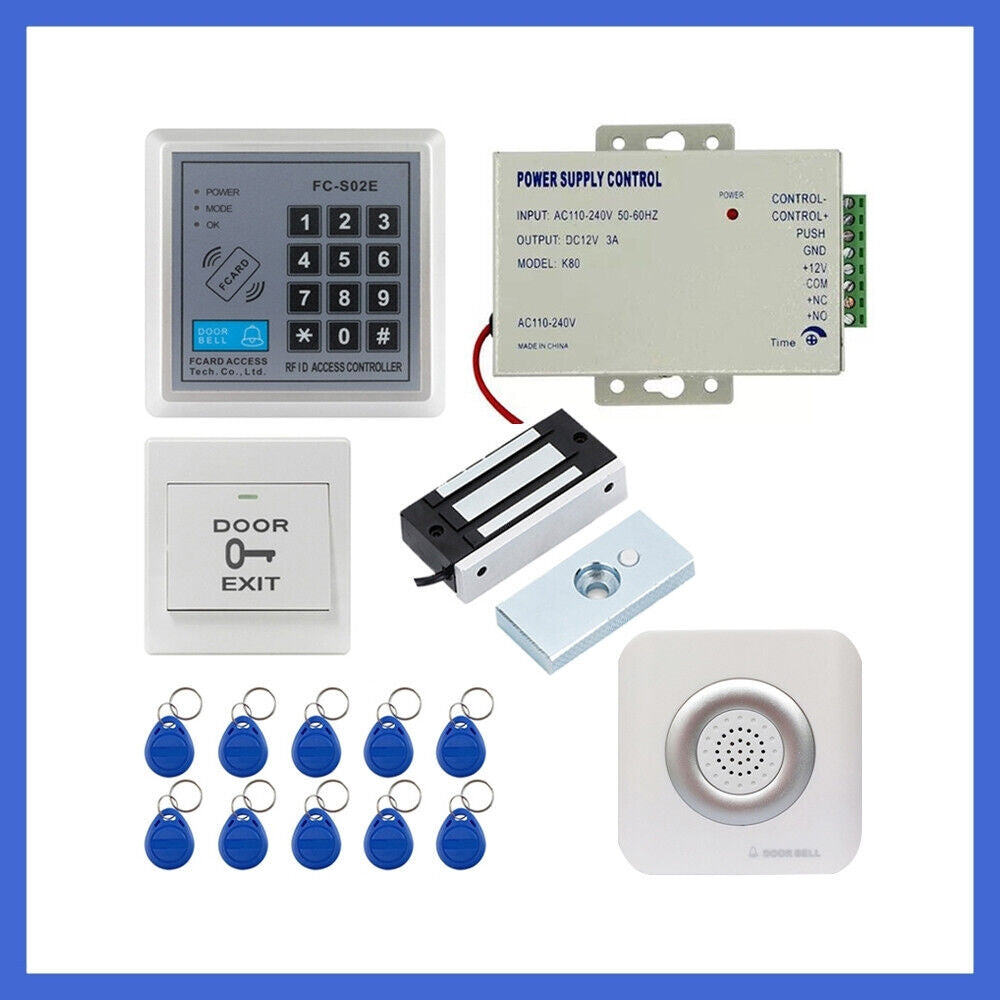

Package include:

• 1 x 60kg 130Lbs Force Electric Magnetic lock
• 1 x EM keypad standalone access controller
• 1 x Push Release Button
• 1 x Access control power supply
• 1 x Doorbell
• 10x EM 125KHz tag
